欧版颚式破碎机结构图

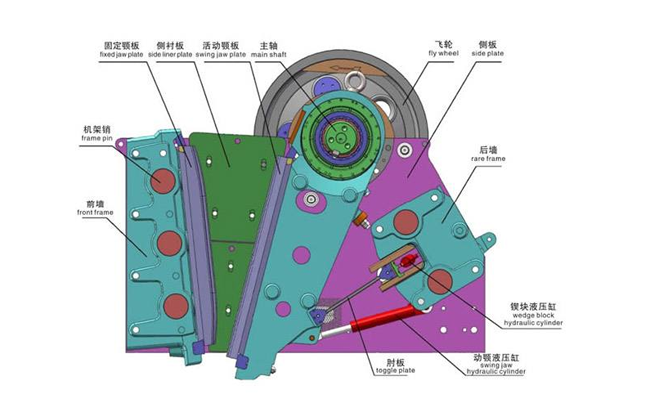

欧版颚式破碎机适用于各种矿石、建筑材料、煤矸石等物料的破碎。下面我们看看颚式破碎机的结构图

欧版颚式破碎机结构主要有机架部分，破碎腔工作部分，偏心轴转动部分，保险装置，排料口调整装置等部分组成。

1、机架部分：由前箱组件、侧板、后箱焊件等组成。

2、破碎腔工作部分：主要由定鄂板、动鄂板、侧衬板、护板等组成，是破碎物料的工作零件。

3、偏心轴转动部分：主要由动鄂、偏心轴、轴承、轴承座、皮带轮等组成。是传递动力的主要部分。

4、保险装置：由肘板、肘板座、弹簧、弹簧拉杆等组成，是破碎机在非正常情况下起保险作用的零件。

5、排料口调整装置：该装置用来调整排料口的大小尺寸，控制出料粒度。主要由调整固定斜块、调整滑动斜块、顶丝螺栓、滑块锁紧拉杆等组成。
